मानक कुंजीबद्ध श्रृंखला बी एलएच-एफजीजी/ईजीजी
इन कनेक्टर श्रृंखला की विशिष्ट विशेषता एक कुंजीयन प्रणाली है जो उच्च संपर्क घनत्व की अनुमति देती है और संरेखण में सभी त्रुटियों को रोकती है। विभिन्न कुंजीयन विकल्प अन्यथा समान कनेक्टर्स के अवांछित क्रॉस मेटिंग को रोकते हैं। केबल असेंबली समय को कम करने के लिए क्रिम्प संपर्कों का उपयोग करना भी संभव है। इन कनेक्टर श्रृंखला में, 0B से 5B रेंज के साथ-साथ 00 मल्टीपोल और 2G (2B श्रृंखला का संक्षिप्त संस्करण) शामिल हैं, कुछ वैक्यूमटाइट मॉडल भी उपलब्ध हैं।
त्वरित और सुरक्षित पुश-पुल लॉकिंग की आवश्यकता वाले अनुप्रयोगों के लिए, बी सीरीज जेएच-ईजीजी एक लचीला, उपयोगी, मजबूत और भरोसेमंद गोलाकार मल्टीपोल कनेक्टर प्रदान करता है।
सेल्फ-लैचिंग सिस्टम केवल प्लग को अक्षीय रूप से सॉकेट में धकेल कर कनेक्टर को जोड़ने की अनुमति देता है।
एक बार मजबूती से कुंडी लगाने के बाद, केबल या बाहरी रिलीज स्लीव के अलावा किसी अन्य घटक भाग को खींचकर कनेक्शन नहीं तोड़ा जा सकता है।
इसे सेमीकंडक्टर निर्माण और परीक्षण प्रक्रियाओं, परीक्षण और माप, उपकरण, चिकित्सा उपकरणों, अनुसंधान और ऑडियो/वीडियो अनुप्रयोगों के लिए एक आदर्श विकल्प बनाना।
मुख्य विशेषताएं:
बी श्रृंखला कनेक्टर निम्नलिखित मुख्य विशेषताएं प्रदान करते हैं:
- पुश-पुल सेल्फ-लैचिंग सिस्टम की सुरक्षा - मल्टीपोल प्रकार 2 से 64 संपर्क
- सोल्डर, क्रिम्प या प्रिंट संपर्क (सीधे या कोहनी) - जगह बचाने के लिए उच्च पैकिंग घनत्व
- पूर्ण ईएमसी परिरक्षण के लिए 360 डिग्री स्क्रीनिंग। - कुंजीयन प्रणाली ('जी' कुंजी मानक)
- कनेक्टर संरेखण के लिए समान कनेक्टर्स के क्रॉस मेटिंग से बचने के लिए कई कुंजी विकल्प
आंतरिक घटकों को दर्शाने वाला भाग अनुभाग
| नहीं। |
फिक्स्ड सॉकेट |
सीधा प्लग |
| 1. |
बाहरी आवरण |
बाहरी आवरण |
|
2. |
अर्थिंग क्राउन |
कुंडी आस्तीन |
| 3. |
रिटेनिंग रिंग |
कोलेट नट |
|
4. |
षट्कोणीय ढिबरी |
स्प्लिट इन्सर्ट कैरियर |
| 5. |
लॉकिंग वॉशर |
इन्सुलेटर |
| 6. |
इन्सुलेटर |
पुरुष संपर्क |
| 7. |
महिला संपर्क |
कोलिट |
तकनीकी विशेषताओं
यांत्रिक और जलवायु
विशेषताएँ मान मानक
Endurance >5000 चक्र आईईसी 60512-5 परीक्षण 9ए
60 डिग्री सेल्सियस पर आर्द्रता 95 प्रतिशत तक
तापमान सीमा - 55 डिग्री सेल्सियस, प्लस 250 डिग्री सेल्सियस
कंपन का प्रतिरोध 10-2000 हर्ट्ज, 15 ग्राम आईईसी 60512-4 परीक्षण 6डी
आघात प्रतिरोध आघात प्रतिरोध IEC 60512-4 परीक्षण 6सी
नमक स्प्रे संक्षारण परीक्षण > 144 घंटे आईईसी 60512-6 परीक्षण 11एफ
सुरक्षा सूचकांक (संयुक्त) IP50 IEC 60529
जलवायु श्रेणी 55/175/21 आईईसी 60068-1
विद्युतीय
विशेषताएँ मान मानक
परिरक्षण at 10 MHz >75 डीबी आईईसी 60169-1-3
efficiency at 1 GHz >40 डीबी आईईसी 60169-1-3
क्रोम-प्लेटेड ब्रास शेल और PEEK इंसुलेटर के साथ JH-FGG और JH-EGG कनेक्टर जोड़े के साथ विभिन्न परीक्षण किए गए हैं।
जेएच-ईजीजी बी सीरीज महिला फिक्स्ड सॉकेट
जेएच-ईजीजी फिक्स्ड सॉकेट, नट फिक्सिंग, कुंजी (जी) या कुंजी (ए...एम और आर)
| संदर्भ | आयाम (मिमी) | |||||||||
| नमूना | शृंखला | A | B | e | E | L | M | N | S1 | S3 |
| जेएच-ईजीजी | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| जेएच-ईजीजी | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| जेएच-ईजीजी | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| जेएच-ईजीजी | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| जेएच-ईजीजी | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| जेएच-ईजीजी | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| जेएच-ईजीजी | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
विवरण

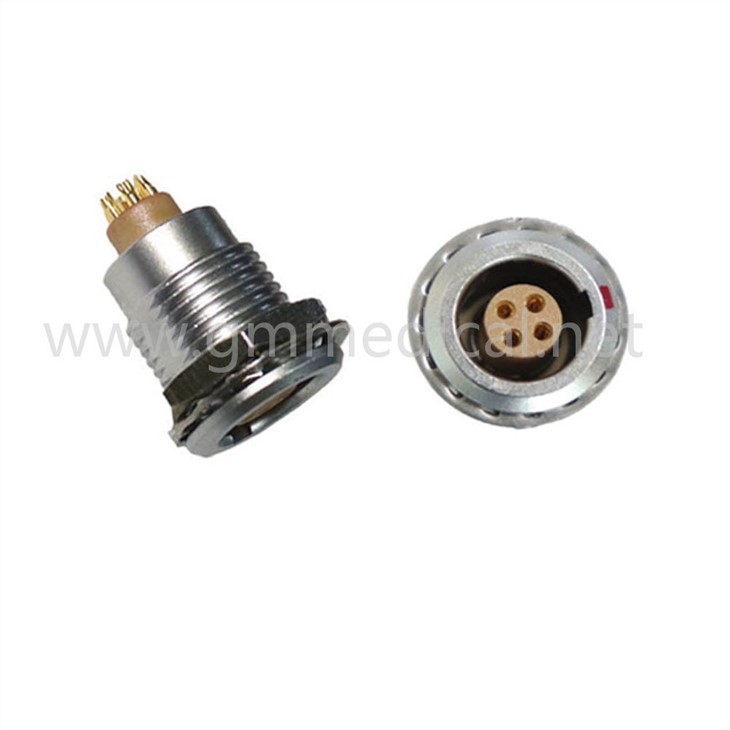

उत्पाद का नाम: पुश पुल सेल्फ-लैचिंग मल्टीपोल कनेक्टर फिक्स्ड सॉकेट
उत्पत्ति: चीन ब्रांड नाम: ग्रेटमेड प्रकार: गोलाकार पुश पुल
पर्यावरण: इनडोर लिंग: महिला/पुरुष सतह उपचार: पर्ल क्रोम
पिन:2 से 16 पिन आईपी डिग्री:आईपी50 संपर्क प्रकार:सोल्डर
उपचारकर्ताओं से संपर्क करें: सोना चढ़ाया हुआ सहनशक्ति: 5000 से अधिक बार पुश-पुल हाउसिंग मटेरिया: क्रोमियम-प्लेटेड पीतल
इन्सुलेटर सामग्री: पीपीएस अनुप्रयोग: ऑटोमोटिव/संचार/उद्योग/एलईडी डिस्प्ले
पैकेजिंग
एक पीई बैग में 1 पीसीएस कनेक्टर
50-100 एक छोटे बॉक्स/कार्टून में पीसीएस कनेक्टर
- पोर्ट: शेन्ज़ेन, चीन
- समय सीमा:
-
मात्रा(टुकड़े) 1 - 200 201 - 500 >500 लीड समय (दिन) 5 7 बातचीत करने के लिए
सामान्य प्रश्न
Q1: पुश पुल कनेक्टर कैसे काम करता है?
पुश-पुल कनेक्टर एक मजबूत, स्व-लैचिंग तंत्र के उपयोग के माध्यम से आकस्मिक वियोग को सफलतापूर्वक रोकते हैं जो प्लग को सॉकेट में धकेल कर कनेक्टर को जोड़ने की अनुमति देता है। हालाँकि, केवल खींचने से कनेक्शन नहीं तोड़ा जा सकता।
Q2: क्या आप अनुकूलित उत्पाद ऑर्डर तैयार कर सकते हैं? OEM या ODM आदेश?
ज़रूर। OEM और ODM विनिर्माण अनुभव के साथ, हम आपको वन-स्टॉप कस्टम कनेक्टर समाधान प्रदान करने में सक्षम हैं।
Q3: क्या आप निःशुल्क नमूना प्रदान करते हैं?
नहीं, और आपको डिलीवरी शुल्क का भुगतान करना होगा।
Q4: आप माल का परिवहन कैसे करते हैं?
जैसा कि हमारे ग्राहक मांग करते हैं, यह हवाई/समुद्री माल/एक्सप्रेस डिलीवरी (डीएचएल/यूपीएस/फेडेक्स, उदाहरण के लिए) द्वारा किया जा सकता है।
